本文对桥梁伸缩缝损坏原因分析，采用抢修宝RT-1 砼抢修专用复合材料维修，能在1-2 小时通行，克服了普通水泥修补养生时间长的问题。



　　中图分类号：U444 文献标识码：A 文章编号：1671-5659（2016）21-0110-01



　　1 桥梁伸缩缝现状



　　我分局辖养的福银高速公路沿川子至李旺段152.3km 共计特大、大、中、小桥61 座，双向共计伸缩缝224 道，伸缩缝多为D40 型和少量D80 型毛勒伸缩缝，自2007 年通车营运至今，许多桥梁伸缩缝在行车反复作用下，甚至在通车不久就出现多条毛勒伸缩缝异型钢接缝电焊连接断裂、异型钢与钢筋环电焊连接断裂、伸缩缝砼起皮、剥落、开裂、松散和破碎等现象，严重影响了行车及桥梁的使用寿命。因此，如何采用有效措施，保证高速公路桥梁伸缩缝的运行质量，又不能因为施工期间长时间封闭交通而影响车辆的正常通行，这是高速公路养护部门亟待努力解决的问题。



　　2 桥梁伸缩缝定义及病害产生原因



　　2.1 桥梁伸缩缝定义



　　为保证桥跨结构在气温变化、活载作用、混凝土收缩与徐变等影响下按静力图式任意地变形，设置在桥面两梁端与桥台背墙之间的横向缝装置（亦称变形缝）。其作用是保证梁体能够任意变形，而且车辆在设置处能平顺通过，并防止雨水渗漏和垃圾泥土等阻塞，其部件要有足够的强度外，还应与桥面铺装连接牢固。



　　2.2 伸缩缝构造设计不当，毛勒伸缩缝横向异型钢与纵向钢筋环电焊连接不牢



　　一般伸缩缝都采用的是端头点焊，伸缩缝整体未设箍筋，在行车反复冲击、振动作用下，首先造成纵向钢筋环与横向异型钢点焊脱落，从而导致伸缩缝首先破坏，对伸缩缝异型钢与钢筋环之间的点焊应设计增加焊缝长度，确保异型钢和钢筋环之间的连接牢固。



　　2.3 伸缩缝施工质量不足



　　部分整体伸缩缝与桥面铺装或梁板之间没有用钢筋连接起来，造成伸缩缝整个位移而遭到损坏。不按砼施工规范和施工图进行施工，偷工减料，个别伸缩缝未设置横向钢筋，大部分伸缩缝之间没有预留伸缩空间，伸缩橡胶条下面没有用泡沫苯乙烯板隔开，砼将梁与梁或梁与桥台之间现浇成整体，起不到伸缩作用，在温度应力作用下造成挤压破坏。



　　2.4 伸缩缝砼强度达不到设计要求



　　部分伸缩缝砼强度不够，在大型超载行车作用下而首先破损。按桥梁施工特点，大部分桥梁伸缩缝施工时已到了冬季，防冻剂使用不当，砼受冻导致强度不够。



　　2.5 部分伸缩缝预留宽度不够



　　在夏季高温季节，桥梁砼高温膨胀，使得伸缩缝较砼遭到挤压出现开裂、松散导致破坏。



　　2.6 部分伸缩缝施工前，没有将梁顶面松散砂石、污泥等清除干净未刷粘结胶，或伸缩缝钢筋与桥面铺装钢筋未电焊连接，使伸缩缝与粱顶面之间的结合力大大降低，破坏了砼的整体性，通车后在车轮的剧烈冲击作用下，使伸缩缝砼出现起皮、裂缝、剥落、整个位移等现象而造成伸缩缝损坏。



　　3 桥梁伸缩缝病害处治措施



　　3.1 处治材料



　　本次使用粘结材料为瑞泰复合材料（陕西）有限公司生产的砼抢修系列“抢修宝RT-1”，是一种通过酸碱反应及物理作用而凝结硬化的新型高科技AB 型（A 料和B 料同比例混合）复合材料，该材料具有水化迅速、早期强度高和环境适应性广等特点，具有混凝土修补功能，适用于现场施

工的凝土快速修补。



　　其主要性能：



　　（1）快凝早强：15 分钟左右即可凝固，1 小时即可投入使用（按要求加石子配成混凝土，在适宜的施工温度下，1 小时强度达到C30，7 天强度达到C50 以上）



　　（2）粘接性好：1 小时抗折强度大于C30 普通混凝土。（3）匹配性好：体积稳定性高，干缩率几乎为零，热膨胀系数和普通混凝土几乎一致。（4）温度范围：抢修宝RT-1 产品，能保证-15℃到45℃都可以正常施工。（5）耐久性高：有良好的抗冻融性和耐化学腐蚀性。碎石材料采用三关口石料厂生产的碳酸盐Ⅲ级石

料，粒径控制在0.5～1.5cm 之间的连续级配碎石，水采用天然饮用水，其施工配合比为（重量比kg）：RT-1（AB 料）：碎石：水=1：0.8：0.06。





　　3.2 施工方法



　　损坏伸缩缝砼凿除。根据伸缩缝损坏实际长度用切割机进行切割，纵向切割线与伸缩缝长度垂直，横向根据损坏情况与伸缩缝长度方向平行，然后用液压工作站或风镐对损坏伸缩缝砼进行凿除。



　　对凿除后需修补的伸缩缝废弃砼清除至坚硬层，完毕后再用高压空气吹至洁净无松动物。处理后的凹层表面不得留有松动的碎石及浮灰、油污、污水等杂物。

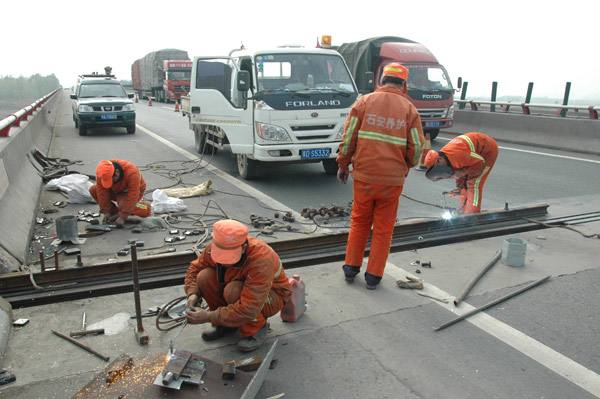

　　钢筋植筋与补焊，对于伸缩缝修复，钢筋电焊连接是关键，大部分伸缩缝异型钢与固定钢筋环电焊连接断裂，对其进行补焊，沿损坏伸缩缝长度方向根据损坏宽度新值3-5 根Φ16 螺纹钢，沿伸缩缝横向即行车方向每隔30cm 增设形状为“7”的Φ16螺纹钢，其长度45～65cm“7”字型上端头与伸缩缝异型钢电焊连接，另一端与桥面铺装或桥台钢筋电焊连接成整体，如桥台无连接钢筋，可在桥台钻眼，设置Φ16 “n”型钢筋生根，使伸缩缝钢筋与两边梁或桥台电焊连接成整体。沿伸缩缝长度方向每隔20cm 增设Φ8 箍筋并与新增纵向3-5 根Φ16 螺纹钢点焊，使之形成一个受力整体。预留伸缩量，对于伸缩缝预留宽度可根据原有缝宽采用加撑苯乙烯泡沫板方式，要求加撑密实不留空洞，以免砼填充密实而影响桥梁任意伸缩造成再次破坏。现伸缩缝浇砼。现浇砼可根据施工配合比严格进行称量，因伸缩缝维修砼用量少，可采用小型机械拌合人工现场

拌合施工。砼抢修宝RT-1 每袋25kg 装，因此以2 袋50kg（AB 料各一袋）用量进行现场配制较为合适，用量杯控制水量，严格按比例加水搅拌3～4 分钟，直到有良好的流动性和粘性。即拌即用，利用铁钎或小型振捣棒振捣密实，用振捣棒不易振捣时间太长以免造成碎石与砂发生离析，防止早期应力的损失。



　　收光与养护，对浇筑好的砼应及时进行收光与抹平，在收光过程中应当控制表面收光时间在初凝前完成，无需洒水养生，夏季材料初凝时间10～30 分钟，初凝后45～60 分钟强度检测合格后放开通行，在冬季气温低于零下5℃后可用加热水搅拌，通行可延长至2 小时。



　　4 小结



　　通过抢修宝RT-1 在福银高速公路45 道/23 座桥伸缩缝维修及在分局别的线路如：S101 线李旺北沟桥、清水河桥，G312 线清水沟桥等桥的伸缩缝修补过程中，发挥了早期强度高，养生时间短，通车早的优势，为快速修复提供了又一种新型材料，它必将在高速公路收费车道维修、桥梁病害修补、市政砼维修等工程中发挥应有作用。



　　参考文献

　　陕西瑞泰复合材料有限公司.抢修宝RT-1 说明书



       相关推荐：冬季景区石材道路快速修补技术及混凝土修复材
