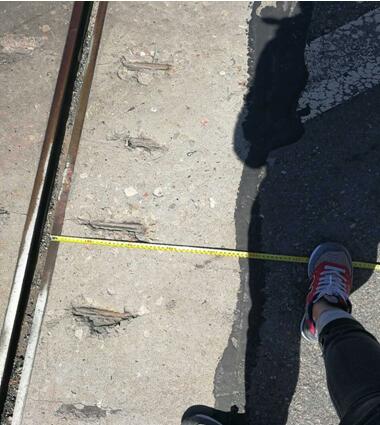

陕西瑞泰专业人士分析，出现此种病害主要有三方面原因：



　　1.陕北冬季温度过低。处于低温条件下的混凝土结构，其表面温度的降低速率比内部要明显的多，从而产生较大的温度梯度和由此引起的温度应力，若混凝土的抗拉强度尚不足以抵抗该温度的应力，混凝土表面便会产生不规则的可见或不可见裂缝。



　　2.融雪剂的试用。北方地区常用融雪剂一般是用以“LU盐”为主要成分的无机融雪剂，LU离子对混凝土中钢筋的锈蚀是对混凝土很大的破坏和负面影响。钢筋的锈蚀过程是一个电化学反应过程。使钢筋表面的铁不断失去电子而溶于水，从而逐渐被腐蚀；与此同时，在钢筋表面形成红铁锈，体积膨胀数倍，引起混凝土结构开裂。LU离子在钢筋混凝土中的有害作用是破坏钢筋钝化膜，加速锈蚀反应。影响混凝土的耐久性。



　　3.自然环境相对恶劣。陕北地区风沙严重，冬季寒冷，夏季酷热，伸缩缝表面长期外露在空气当中，受着风吹雨打，狂风呼啸的自然环境的侵蚀，容易造成混凝土表面脱皮，露筋病害的产生。



　　分析出了病害产生的原因，就要对症下药，药到病除。陕西瑞泰技术人员经过缜密的思考，为此种病害量身定制了一套合理的修补方案。选用陕西瑞泰复合材料有限公司超薄层修复材料——抢修宝BC薄层进行修复。抢修宝BC薄层专门针对混凝土路面麻面、起皮、起砂、露骨，裂缝、坑槽、坑洞、断角、冻融、盐蚀、啃边、断板、板角断裂等病害修复，直接涂抹在病害部位即可，有很强的抗压和粘接强度，可实现超薄修补，2-4小时即可通车。具体施工工艺如下：



　　1．标识：选定需要修补的区域。

　　2．打毛：人工打毛或者铣刨机铣刨都可以。病害部位已经出现了露筋、露骨的情况，所以打毛深度很少在1cm以上。一般情况下，3-5mm即可。

　　3．清理：将铣刨后的区域内的碎石，粉尘等用高压风枪清理干净。

　　4．洗刷：用高压水枪将铣刨后的区域彻底冲刷干净，冲刷时应将泥浆冲出作业面，并防止回流。

　　5．湿润：用水冲刷干净后，应将水保留在作业面一段时间，将作业面充分湿润，但注意不要出现明水。

 　　6．加水：将材料与水混合搅拌，加水量在17o/o--19o/o时效果非常好，但根据修补部位不同，对稀释度不同要求时可调整加水量，但加水量一定控制在17o/o--19o/o之间，不许泌水。（加水量的控制严重影响材料的粘接性能、抗压强度和美观度，加水过多，会导致胶体和骨料分离，出现泌水，沉降，离析等现象）

　　7．搅拌：用立式搅拌机（人工搅拌一方面搅拌不均匀，另一方面会导致加水量远远大于规定加水量，会出现泌水，离析。）搅拌时须充分搅拌均匀，观察无干粉球和气泡，如果仍有干粉球和气泡，可静止一分钟后再搅拌，搅拌时间在5分钟左右为宜，但也不宜时间过长，防止在搅拌桶内凝固。注意控制好水灰比，搅拌好的修补料不得泌水！

　　8．铺装：将搅拌好的修补料倒到需修补的操作面内，立即用刮尺赶平(注意：修补前操作面内不能有明水),确保修补后的地坪标高与原来地坪标高一致。修补料操作时间控制在20分钟内（注意：初凝后不得二次收光；施工温度5℃以上），用大号的抹子辅助收光。

　　9．养护：修补完成终凝后，立即进行洒水覆盖塑料薄膜进行养护，2-4小时后，即可通行。
